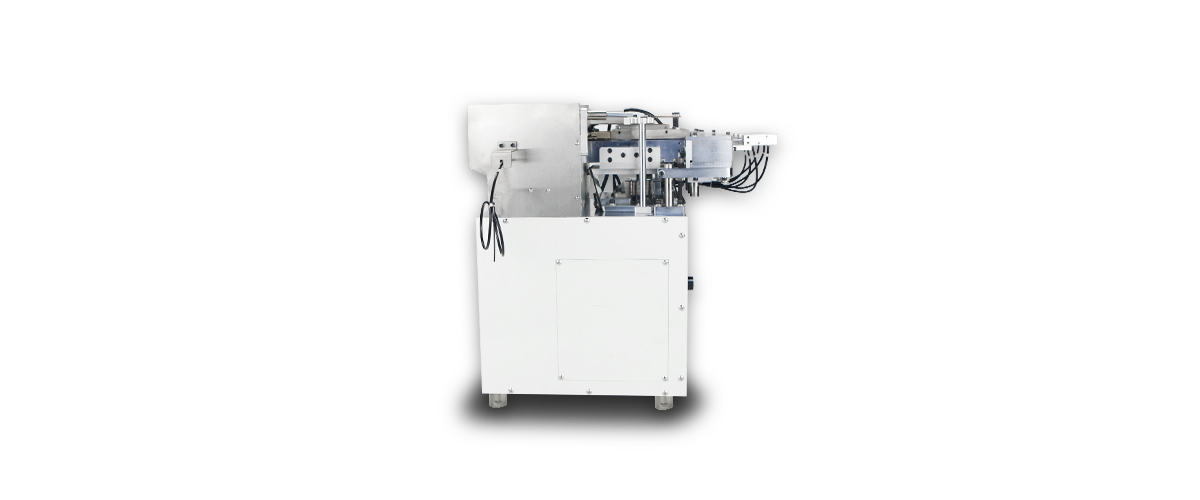

GE-1090N主图1
GE-1090N主图2

多通道螺丝供料器GE-1090N

M1.7~6.0  牙长≤30mm

多通道自动螺丝供料机根据自动化装配机械工程师在设计过程中涉及到的空间及成本因素而研发。目前我公司量产的GE-1090N系列产品已经实现3-8通道同时供料的目标。为多轴锁付模组提供了最优质的解决方案。

作为螺丝自动锁付所必须的配套装置,直接涉及到螺丝锁付的效率及整机稳定性,所以显得极为重要。多通道自动螺丝供料机专门为多轴锁螺丝的情况下进行螺丝自动供给,以实现螺丝锁付自动化高效、低成本、空间小、稳定的目的。

多通道自动锁螺丝机整机结构设计仍然秉承了我公司一贯的“物料运动轨迹敞开式”设计的理念,配置多组(3-6组)上料轨道组件,整组上料机构内置料仓底部,采用顶升式推料至直线轨道,直线轨道配置大功率直线振动器,以达到物料平稳输送的目的,前置精密稳定的多通道分配体与直线轨道配合动作,根据供料程序的逻辑实现多通道分料及送料。

多通道自动螺丝供料机在工作过程中,均可实现与锁付模组之间的信号通讯,可单独对各供料通道进行控制,也可以根据螺丝锁付过程中出现的漏锁、浮锁、滑牙或其他指令而相应处理是否进行送料等动作。同时也可提供送料完成或无效指令等信号。

多通道自动螺丝供料机均配备专为供料机开发的自动送料控制卡,有效针对螺丝锁付过程中出现的各种情况予以智能处理。GE-1090N系列机型标配自动物料供料编程器,可设置整机运行参数,自带计数、测试、故障代码显示等功能。

产品特点:

1、本机可实现多通道自动物料供料,可同时由多条送料管供应多颗物料;根据客户需求可提供3&3(三出三)、4&4(四出四)、5&5(五出五)、6&6(六出六)、3&6(三出六)、4&8(四出八)供料通道数量与不同分配体之间的组合应用;

2、各通道均可单独进行控制;

3、本机采用顶升推料方式上料至直线轨道,推料机构采用世界一线品牌气缸作为动力;

4、直线轨道组处于机身上层,无专业经验人员也可轻易排除异常;

5、直线轨道组配置大功率直线振动器,保证物料输送平稳快速;

6、机构组件采用精密加工,所有加工工艺按照行业最高标准执行;

7、该机型可大幅压缩自动锁螺丝机整机制造成本,极大提升客户市场竞争力;

8、超大料仓容量,有效容积可达3L,可放置螺丝(例M3*10)近10000颗;

9、采用尚格鼎工自动供料控制卡,带有智能纠正补料功能,不漏送螺丝,标配自动物料供料编程器,可设置整机运行机构参数,自带计数、测试、故障代码显示等功能。



  • 外型尺寸
    L475*W290*H530mm
  • 适用螺丝规格
    M1.7~M6.0 牙长≤30mm
  • 整机重量
    45KG
  • 适用轨道种类
    3~4直线轨道
  • 适用取料方式
    ●气吹式
  • 通讯方式
    I/O
  • 工作气压
    0.5~0.8Mpa
  • 工作电压
    AC220V 50HZ
  • 整机功率
    50W
  • 供料速度
    1.8s
  • 螺丝吹送距离
    2~15米
  • 料仓有效容量
    3L
  • 适配分配体种类
    3~4分配体
  • 控制卡
    尚格鼎工自动物料控制卡
  • 感应器参数调整
    标配自动物料供料编程器
